| Ограждения дорожной группы с жесткими консолями | |||||||
|---|---|---|---|---|---|---|---|
| Обозна-чение марки | Высота ограж-дения , м | Уровень удерживающей способности | Сечение стойки - швеллер | Толщина листа балки , мм | Шаг стоек , м | Прогиб динамический , м | Заглубление стоек в грунт, (минимальное), м |
| 11-ДД | 0,75 | У4 | N 14** | 3 | 1,0 | 1,00 | 1,10 |
| N 16 | 2,0 | 1,20 | 1,10 | ||||
| N 14 | 4 | 1,0 | 1,25 | 1,10 | |||

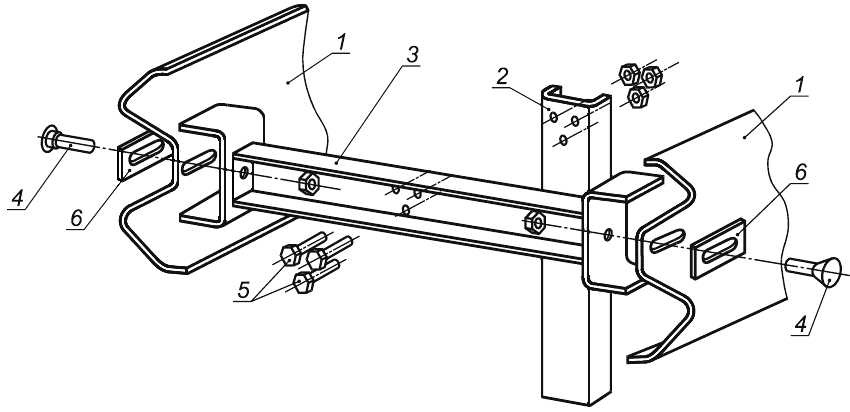

1 - балка; 2 - стойка; 3 - консоль-распорка; 4 - болт М1645.5.8; 5 - болт М1630.5.8; 6 - шайба 80404 мм
Рисунок 2 - Двухстороннее ограждение дорожной группы. Соединение балок со стойкой
| Двухсторонние двухъярусные ограждения дорожной группы с консолями-амортизаторами | |||||||
|---|---|---|---|---|---|---|---|
| Обозначение марки | Высота ограждения , м | Уровень удерживающей способности | Сечение стойки - двутавр | Толщина листа балки , мм | Шаг стоек , м | Прогиб динамический , м | Эскиз |
| 11-ДД | 1,1 | У5 | N 12 | 3 | 1,5 | 1,2 |
|
| N 12 | 4 | 2,0 | 1,1 | ||||
| У6 | N 12 | 3 | 1,0 | 1,1 | |||
| N 12 | 4 | 1,5 | 1,0 | ||||
| У7 | N 14 | 4 | 1,0 | 1,0 | |||
Для предупреждения выезда автотранспорта за пределы проезжей части и недопущения входа пешеходов в движение ТС на запрещенных участках используется барьерное ограждение 11ДД. Согласно действующим регламентам 2-сторонние металлические конструкции необходимы на скоростных автомобильных трассах, рекомендуемы на отрезках дорог, проходящих по насыпям, рекомендованы на резких поворотах, около водоемов. Барьеры позволяют четко отделить маршруты ТС от пешеходных путей, обеспечивая защиту транспортных средств и дорожных объектов, а также безопасность пешеходов.
Разновидности 11ДД
Металлические конструкции классифицируют по ГОСТ 26804-2012. Нормативный документ устанавливает сортамент:
· По типу. 1-уровневые или 2-уровневые.
· По возможности принимать нагрузки. От 130 до 560 кДж.
· По дистанции между опорами. От 1000 до 4000 мм.
Металлоизделия данного типа представляют собой сборно-разборные конструкции, поставляемые в комплектах, включающих вертикальные несущие элементы, катафоты, амортизационные или обычные консоли, горизонтальные детали. Компоненты изготавливаются из профилированной стали, поверхности которой покрывают противокоррозионным цинковым слоем. Продукция устойчива к воздействию уличных условий, включая солнечный свет, обледенение, атмосферные осадки и дорожные химические реагенты.
Как выбрать барьеры?
При выборе модификации металлоизделий для конкретного отрезка автотрассы необходимо учитывать особенности рельефа, свойства грунтов, задачи, требующие решения. Количество уровней определяется в соответствии с требуемой способностью удерживания. Преимущественно 2-торонние барьеры устанавливаются на полосе, разделяющей встречные потоки машин, 1-сторонние – по краям магистрали, у водоемов, в тоннелях.
Преимущества МПО Прометей»
Наше предприятие производит, устанавливает, поставляет металлоконструкции, обеспечивающие безопасность ТС и людей на автомобильных дорогах по заказу организаций и физических лиц Новосибирска и области. Мы предлагаем купить 11ДД нашего изготовления, цены – без торговых накруток, лучшие на рынке России. Металлопродукцию можно заказать дистанционно: на сайте, телефону, e-mail. Доставка выполняется в любую точку Новосибирской области. Мы предлагаем профессиональный монтаж дорожных конструкций, работы выполняют опытные монтажники оперативно, в соответствии с регламентами, сопровождают их длительными гарантиями.
